Что включает техническое освидетельствование трубопроводов?
Техническое освидетельствование трубопроводов представляет собой комплексную процедуру, направленную на оценку фактического состояния трубопровода, его элементов и возможности дальнейшей безопасной эксплуатации. Работы выполняются с учетом назначения объекта, рабочей среды, давления, температуры, срока службы, материала изготовления, условий эксплуатации и требований действующих нормативных документов. В Братске специалисты компании Авеста ОТиПБ проводят обследование технологических, паровых, водогрейных, газовых и иных трубопроводов, относящихся к оборудованию повышенной опасности.
В состав работ обычно входят изучение паспорта и производственной документации, анализ сведений о предыдущих ремонтах, авариях и результатах диагностических мероприятий, проверка соответствия фактической схемы проектным решениям, визуальный контроль наружных поверхностей, сварных соединений, опор, компенсаторов, арматуры и изоляции. При необходимости выполняется измерительный контроль толщины стенки, геометрических параметров, овальности, прогибов и иных характеристик. Для выявления скрытых повреждений применяются ультразвуковой контроль, радиографический контроль, капиллярные и магнитопорошковые методы.
Отдельно оцениваются дефекты сварных швов, поверхностные дефекты, признаки коррозионного износа, вмятины, трещины, расслоения, следы перегрева и механические повреждения. По итогам обследования оформляются протокол контроля, заключение лаборатории при привлечении аттестованной лаборатории, технический отчет и итоговое заключение о возможности эксплуатации. В документах указываются выявленные дефекты, их размеры и расположение, результаты испытаний, ограничения по работе, необходимость ремонта и срок следующего освидетельствования. Такая процедура позволяет своевременно обнаружить внутренние дефекты и подтвердить оценку соответствия трубопровода нормативным требованиям.
В каких случаях необходимо проводить освидетельствование трубопровода?
Техническое освидетельствование требуется проводить не только по плановому графику, но и при наступлении обстоятельств, способных повлиять на безопасность трубопровода. Периодичность и состав диагностических мероприятий определяются проектом, паспортом оборудования, требованиями промышленной безопасности, техническими регламентами, инструкциями изготовителя и локальной документацией предприятия. Плановая проверка позволяет контролировать изменение состояния оборудования в процессе эксплуатации и не допускать работы трубопровода с опасными повреждениями.
Освидетельствование необходимо организовать в следующих ситуациях:
1. При истечении установленного срока периодического контроля или назначенного ресурса эксплуатации.
2. После монтажа, реконструкции, замены участков, арматуры, опор, компенсаторов или сварных соединений.
3. После ремонта, связанного с изменением конструкции, рабочего давления, температуры или параметров транспортируемой среды.
4. После аварии, разгерметизации, пожара, гидравлического удара, резкого превышения давления или температуры.
5. При обнаружении течей, деформаций, вибрации, необычного шума, локального нагрева, коррозии и других признаков неисправности.
6. Перед продлением назначенного срока службы или возобновлением эксплуатации после длительного простоя.
7. При изменении собственника, технологической схемы или ответственных лиц за безопасную эксплуатацию.
Во время работ специалисты сопоставляют фактические параметры с проектными и нормативными требованиями, анализируют историю эксплуатации, проверяют состояние металла и соединений. При наличии оснований назначаются дополнительные методы диагностики, включая ультразвуковой контроль, радиографический контроль и измерение остаточной толщины. В сентябре Авеста ОТиПБ может выполнить обследование с подготовкой документов для предприятия, включая технический отчет, протокол контроля и рекомендации по устранению нарушений. Если выявлены критические повреждения, в заключении указываются ограничения, необходимость ремонта, повторной проверки или вывода оборудования из эксплуатации. При заказе услуги под ключ скидка от 15 процентов.
Какие методы контроля применяются при освидетельствовании трубопроводов?
Выбор методов контроля зависит от конструкции трубопровода, материала, диаметра, толщины стенки, характера рабочей среды, доступности участков и предполагаемых механизмов повреждения. Обследование начинается с анализа документации и визуального контроля. Специалист осматривает наружные поверхности труб, сварные швы, фланцевые соединения, резьбовые участки, опоры, подвески, компенсаторы, запорную арматуру и места возможного скопления влаги. При этом фиксируются коррозионный износ, потеки, вздутия, трещины, вмятины, следы ударов, нарушение изоляции и иные поверхностные дефекты.

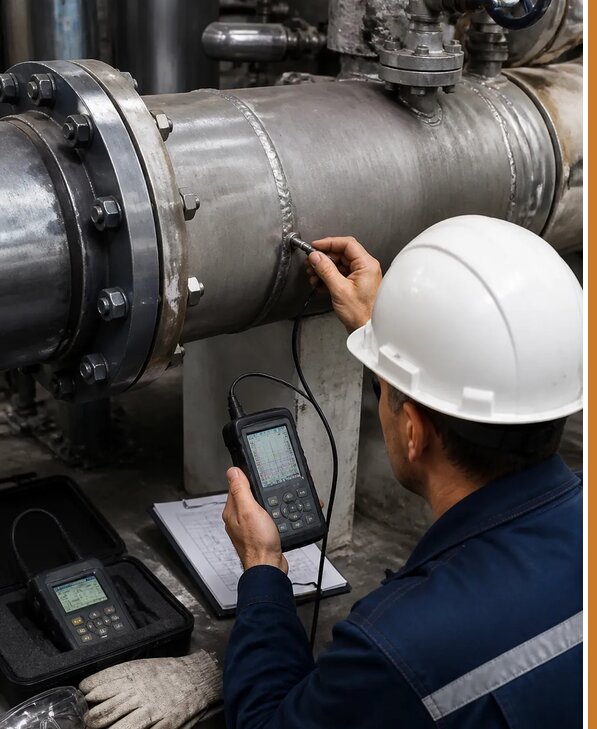

Измерительный контроль применяется для определения фактической толщины стенки, диаметра, овальности, прогибов, смещений и геометрии отдельных элементов. Толщинометрия помогает установить скорость коррозионного истончения и рассчитать минимальный остаточный ресурс. Для анализа сварных соединений используются неразрушающие методы. Ультразвуковой контроль позволяет выявлять внутренние дефекты, несплошности, непровары, поры, шлаковые включения и нарушения структуры металла. Радиографический контроль применяется для получения изображения внутреннего состояния сварного соединения и уточнения характера обнаруженных несплошностей. Для поиска трещин, выходящих на поверхность, могут использоваться капиллярный или магнитопорошковый метод.
При необходимости назначаются механические испытания, лабораторный анализ металла, проверка твердости и оценка механических свойств. Гидравлическое или пневматическое испытание проводится по утвержденной программе с учетом категории трубопровода и требований безопасности. Все результаты заносятся в протокол контроля с указанием примененного оборудования, его поверки, участков обследования и полученных значений. На основании данных формируются заключение лаборатории, технический отчет и вывод о возможности дальнейшей эксплуатации. Работы выполняются с учетом особенностей объекта в Иркутской области, а состав диагностики согласуется с ответственными лицами предприятия.
Как оформляются результаты технического освидетельствования трубопровода?
Результаты технического освидетельствования оформляются комплектом документов, который подтверждает объем выполненных работ, достоверность измерений и обоснованность вывода о состоянии оборудования. Состав документации зависит от назначения трубопровода, его категории, результатов обследования и требований организации, эксплуатирующей объект. До начала диагностики изучаются паспорт, исполнительные схемы, проектные материалы, акты монтажа и ремонта, предыдущие заключения, сведения о рабочей среде, давлении и температуре. Отсутствующие или противоречивые сведения фиксируются в рабочей документации и учитываются при формировании программы контроля.
В итоговый комплект могут входить программа и методика обследования, ведомость дефектов, схемы с обозначением проверенных участков, фотоматериалы, протоколы измерительного и неразрушающего контроля, документы о поверке оборудования, заключение лаборатории, технический отчет и итоговое заключение. В протоколах отражаются фактические значения толщины стенки, параметры сварных соединений, результаты испытаний и сведения о выявленных повреждениях. Если обнаружены дефекты сварных швов, указываются их координаты, размеры, тип и степень влияния на прочность и герметичность. При выявлении коррозионного износа приводятся минимальная остаточная толщина, предполагаемая скорость разрушения и расчетный срок безопасной эксплуатации.
Итоговый документ содержит оценку соответствия трубопровода проектным и нормативным требованиям, вывод о возможности дальнейшей работы, допустимые режимы, ограничения и перечень обязательных мероприятий. Это могут быть ремонт, замена участка, повторный контроль, снижение давления, усиление опор или постоянное наблюдение. Документы подписываются специалистами и ответственными лицами, участвовавшими в обследовании. Николаю Михаиловичу можно направить исходные сведения для предварительного определения состава работ и перечня необходимых документов. Оформление выполняется с учетом требований промышленной безопасности и локальной документации предприятия, чтобы материалы можно было использовать при внутреннем контроле соблюдения требований, проверках и планировании ремонта.
Что делать при выявлении дефектов по результатам освидетельствования?
При обнаружении повреждений дальнейшие действия определяются не только наличием дефекта, но и его типом, размером, расположением, динамикой развития, влиянием на прочность и условиями эксплуатации трубопровода. Специалисты сопоставляют результаты обследования с проектными расчетами, нормативными требованиями, данными предыдущих проверок и фактическими режимами работы. Особое внимание уделяется трещинам, сквозным повреждениям, значительному уменьшению толщины стенки, деформациям, нарушениям сварных швов, потере устойчивости и дефектам в зонах концентрации напряжений.
Если повреждение не создает непосредственной угрозы, в техническом отчете устанавливаются допустимые условия дальнейшей эксплуатации, сроки устранения и периодичность наблюдения. Для незначительных поверхностных дефектов может быть назначен дополнительный измерительный контроль, зачистка, локальный ремонт или повторная проверка. При подтверждении внутренних дефектов сварного соединения применяются ремонтная вырезка, повторная сварка, термообработка и последующий ультразвуковой контроль или радиографический контроль. Участки с критическим коррозионным износом обычно подлежат замене, установке ремонтной накладки по согласованной технологии либо иному техническому решению.
До устранения опасных повреждений эксплуатация может быть ограничена или полностью прекращена. Ответственные лица предприятия организуют вывод участка в безопасное состояние, отключение, дренирование, очистку и подготовку к ремонту. После завершения восстановительных работ проводится повторное освидетельствование, проверяется качество сварки, герметичность, прочность и соответствие фактической конструкции утвержденной документации. Только после положительного заключения допускается возврат трубопровода к рабочему режиму.
Компания Авеста ОТиПБ выполняет диагностику и подготавливает рекомендации, позволяющие определить приоритетность ремонта и снизить риск аварийных остановок. Стоимость обследования начинается от 15306 руб/м², окончательная цена зависит от протяженности, числа сварных соединений, доступности участков, необходимости лабораторных исследований и применения специальных методов. Работаем Пн-Пт 09-18 Сб-Вс вых., соблюдая требования промышленной безопасности и правила допуска персонала к действующим объектам.
